Sistemas de carga para línea principal de aire


Protegen la calidad del aire comprimido – evitan el “arrollamiento” de los equipos de tratamiento

Los sistemas de tratamiento de aire están diseñados para generar una determinada gama de flujo, de modo que cuando el sistema se halla operando a plena carga, envía el aire presurizado hacia la red de distribución de aire. No obstante, en caso de que no se presente esta resistencia, por ejemplo durante los periodos de baja presión o después de un paro, es posible que los secadores y los filtros se sobrecarguen por una súbita elevación de flujo, como ocurre cuando el sistema rearranca. Los sistemas de mantenimiento de la presión DHS previenen este peligro eficazmente.

Todos los sistemas de mantenimiento de la presión DHS están perfectamente preparados para cualquier incidencia extrema en sistemas neumáticos gracias a un sistema de regulación modulado por duración de impulsos y une, tal y como es típico de Kaeser, la máxima seguridad de servicio con un manejo sencillo.

  • Tamaños de conexión desde G ½ hasta G 3 y desde DN 40 hasta DN 400
  • Para sistemas con una o varias líneas de tratamiento
  • Integración exacta gracias a las numerosas interfaces, posibilidades de configuración y sets de equipamiento

Sus ventajas

  • Seguridad contra flujos de aire inadmisibles:
    Cuando la presión baja, la velocidad del flujo en el interior de las tuberías aumenta drásticamente, lo cual puede llevar a un “arrollamiento” de los componentes de tratamiento del sistema de aire comprimido. El uso de un sistema de mantenimiento de la presión KAESER DHS permite asegurar una presión de red mínima, y con ella, el funcionamiento seguro del sistema, sobre todo en el momento de volver a arrancar después de un paro.
  • Presurización progresiva del sistema:
    Kaeser ha creado una regulación por modulación de longitud de impulsos que permite la intervención en el sistema en pequeños pasos, por medio de aperturas y cierres del paso de flujo.
  • Un concepto de manejo genialmente sencillo:
    Configuración sencilla y en 25 idiomas, reconocimiento inmediato del estado de servicio, accionamiento manual de emergencia – detalles que ahorran tiempo y mejoran la seguridad.

Ventajas de la inversión: Gestión de Costos Cíclicos Kaeser
Life-cycle costs

La calidad de los componentes se mide también por su capacidad de conexión al sistema. Kaeser le brinda una consultaría personalizada y tecnología inteligente la cual puede usar en forma universal y ampliar de acuerdo a sus necesidades.



Detalle de los productos

Equipo

Sistema de mantenimiento de la presión

  • Sistema de carga para línea principal de aire con control electrónico y modulación por ancho de pulso.
  • Abrir y cerrar la red de aire comprimido de manera escalonada evita que la velocidad del flujo de aire comprimido aumente demasiado para los secadores y los filtros.
  • Sistema completo listo para la conexión

Dos modos operativos

  • 1 – “Suministro seguro de aire comprimido”: apertura/cierre de la válvula de bola y la válvula de mariposa por modulación de la duración de los impulsos.
  • 2 – “Calidad segura del aire comprimido” para redes de aire comprimido redundantes: cierre adicional de la línea de la red afectada, por ejemplo en caso de avería en el secador o el filtro (ajustado de fábrica).

Unidad electrónica de control

Electronic control unit for Kaeser air main charging system

  • Transductor electrónico de presión integrado
  • Reductor de presión 0 – 16 bar (0 - 232 psi)
  • LED visible a distancia
  • Indicador mecánico
  • Unidad de proceso
  • Pantalla (25 idiomas)
  • Protección de la contraseña
  • Interruptor selector de modo
  • Unidad de control rotatoria 90°
  • Supervisión de posición final
  • Actualización de software con tarjeta micro SD
  • Teclado e interruptor-selector de modo operativo precintados para impedir el acceso a personas no autorizadas.
  • Varios voltajes disponibles: 90 – 260 V AC, 47 – 63 Hz, 24 V DC

Accionamiento giratorio

  • Accionamiento giratorio neumático con resorte
  • Activa la válvula de mariposa o de bola con un control interno de presión
  • Grasas sin silicona para la válvula de bola y la válvula de mariposa

Operación

DHS air main charging systems – manual operation with key in the event of power failure

  • Introducción de la contraseña y los parámetros de operación por medio del teclado, como presión de apertura, histéresis, tiempo de apertura/cierre en porcentaje.
  • En caso de interrupción o falla de energía se puede abrir de forma manual utilizando una llave.

Interfaces

  • Señales de entrada de relés para “desconexión externa”, por ejemplo, por avería del secador
  • Salidas de relés para “avería colectiva”, “abierto”, “cerrado” y “supervisión de la presión”
  • Señal de presión de red 4-20 mA para controlador del compresor o controladores maestros
  • Conexión preparada para operación remota
  • Conexión a la red de aire comprimido con una manguera Tecalan (incluida en suministro, hasta 16 bar (232 psi)).

Kits removibles:

  • Diseñados para modificación de sistemas de mantenimiento de la presión KAESER ya existentes.
  • Kit formado por unidad de control y piezas de montaje

Sistema confiable de carga para línea principal de aire
DHS air main charging system applications: Reliable air main charging
  1. Compresor
  2. Tanque de almacenamiento de aire con ECO-DRAIN
  3. Secador refrigerativo con ECO-DRAIN
  4. Filtración con ECO-DRAIN
  1. Tratamiento de condensado
  2. Señal de aire comprimido
  3. Sistema de mantenimiento de la presión DHS
  4. Red de aire comprimido

Por ejemplo, para sistemas individuales que se desconectan a menudo.

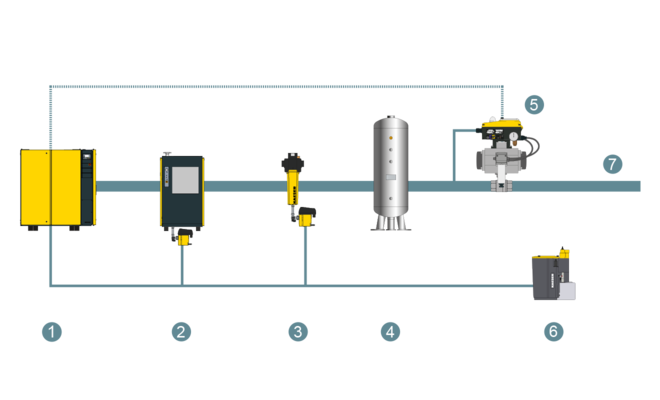

Suministro de aire comprimido confiable con carga para línea principal de aire
DHS air main charging system applications: Reliable compressed air supply with air main charging
  1. Compresores
  2. Secador refrigerativo con ECO-DRAIN
  3. Filtración con ECO-DRAIN
  4. Tanque de almacenamiento de aire con ECO-DRAIN
  1. Tratamiento de condensado
  2. Señal de aire comprimido
  3. Sistema de mantenimiento de la presión DHS
  4. Red de aire comprimido

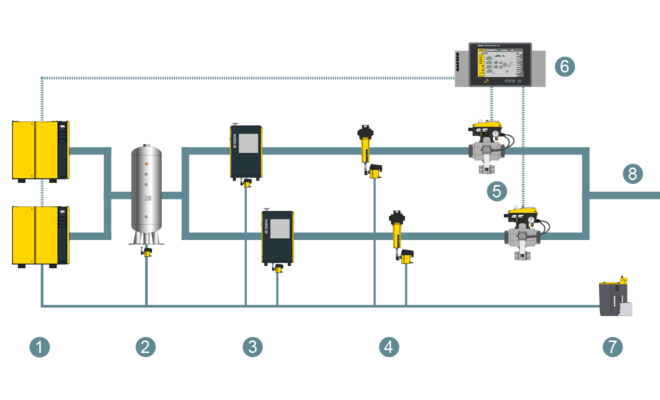

Calidad de aire comprimido confiable con válvula de carga para línea principal de aire
Aplicaciones del sistema de mantenimiento de la presión DHS Calidad de aire comprimido confiable con válvula de carga para línea principal de aire
  1. Compresores
  2. Separador centrífugo con ECO-DRAIN
  3. Profibus DP
  4. Válvula de bola
  5. Secador refrigerativo con ECO-DRAIN
  6. Filtración con ECO-DRAIN
  7. Señal de falla
  1. Sistema electrónico de carga para línea principal de aire
  2. Red de aire comprimido
  3. Señal de presión
  4. Transductor de presión
  5. Tanque de almacenamiento de aire
  6. Tratamiento de condensado
