Sopladores de lóbulos rotativos (bloque individual) Series OMEGA


Robustos y preparados para todo evento

Nuestros sopladores de bloque brindan una máxima flexibilidad Los sopladores series OMEGA, con sus rotores de tres lóbulos, minimizan las pulsaciones, además de contar con una amplia gama de sopladores de lóbulos rotativos para aplicaciones móviles y estacionarias. Los bloques se fabrican en centros de manufactura CNC climatizados y se someten a pruebas exhaustivas bajo carga máxima.

  • Sopladores de lóbulos para las aplicaciones más diversas – estacionarias y móviles, en modo de presión positiva y modo de vacío – para el transporte de aire o de nitrógeno (OMEGA P y PN)
  • Sopladores con componentes principales de cromo-níquel para el sector de la destilación a vacío/ reciclaje de agua de procesos (OMEGA B)
  • Sopladores de vacío con enfriamiento previo a la entrada para un mejor rendimiento – recomendados para el uso alternante entre presión y vacío en camiones cisterna y vehículos aspiradora (OMEGA PV)
  • Bomba de vacío de lóbulos rotativos para aplicaciones de vacío medio (OMEGA WVC) en combinación con una bomba booster

Sus ventajas

  • Larga vida útil:
    Los resistentes rodamientos de rodillos cilíndricos absorben por completo la fuerza radial del aire que cambia continuamente, y que es ejercida por los rotores. La vida útil de los rodamientos instalados en los sopladores se amplía hasta las 100 000 h de servicio.
  • Alto flujo = Alta eficiencia
    La alta precisión de fabricación garantiza distancias mínimas entre la línea de cierre de los rotores y la carcasa. De esta manera se pierde menos flujo por las rendijas.
Económico - gracias a los bajos costos del ciclo de vida de los equipos
Costos de ciclo de vida

Nuestro enfoque completo por la gestión de Costos Cíclicos Kaeser: Eficiencia superior, operación sencilla, facilidad del servicio de mantenimiento y la más moderna tecnología para mantener un alto desempeño en el futuro.



Detalle de los productos

Soplador de lóbulos rotativos OMEGA P
Paquetes de sopladores de lóbulos rotativos con perfil OMEGA

Área de aplicación

Tanto en sus versiones estacionarias como móviles, y en operaciones de vacío y presión, nuestros sopladores se distinguen por su gran versatilidad y excelente desempeño. Por ejemplo:

  • En el tratamiento de aguas (p. ej. para ventilación de tanques de decantación)
  • Producción de aire soplado (para secar, enfriar, separar…)
  • Suministro de aire de combustión
  • Para el transporte neumático de polvos y granulados
Sopladores de lóbulos rotativos para transporte de nitrógeno modelo OMEGA PN
Soplador de lóbulos rotativos OMEGA P
Área de aplicación
Algunos materiales granulados deben transportarse en sistemas cerrados y en una atmósfera de nitrógeno.
En estos casos deberán reducirse al mínimo las fugas de todos los componentes, incluidos los sopladores.
Los sopladores PN creados especialmente para este campo de aplicación pueden adquirirse con tres hermetizaciones diferentes del eje de accionamiento, entre otros también con cierre de anillo deslizante, que no presenta desgaste.
Sopladores de vacío con enfriamiento pre-inlet: Modelo OMEGA PV
Soplador de vacío OMEGA PV - vehículo aspiradora
Área de aplicación
  • Aplicación en el rango de bajo vacío hasta 1.5 psi (a) o 13 psig de presión diferencial.
  • Capacidad de admisión de vacío de hasta 4238 cfm
Ejemplos de aplicación
  • Para uso móvil – vehículos aspiradora y camiones cisterna
Soplador de vacío OMEGA PV - principio de trabajo
Funcionamiento
Cuando el vacío (amarillo) queda encerrado entre el rotor y la carcasa, al continuar el movimiento de giro de los rotores, penetrará aire atmosférico (azul) en el bloque soplador a través de los llamados canales de preadmisión.
Las corrientes provenientes del vacío y la de aire atmosférico se mezclan, y el calor proveniente de la compresión se reparte en una masa de aire mucho mayor.
De esta manera se alcanzan las mismas temperaturas finales de compresión que con los bloques sopladores normales.

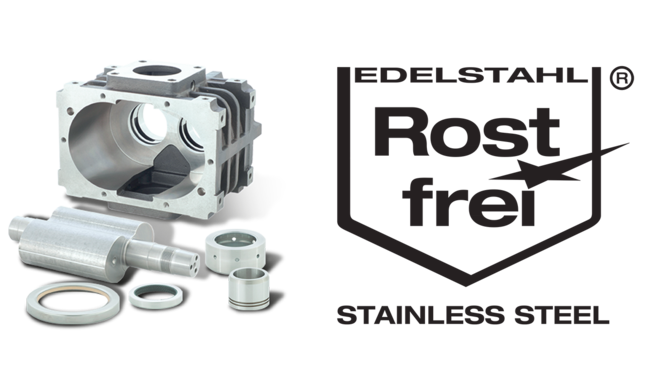

Sopladores de compresión de vapor: Modelo OMEGA B
Sopladores para compresión de vapor: Modelo OMEGA B

Área de aplicación

  • Especial para la compresión de vapor de agua en modo de vacío y con enfriamiento por inyección de agua.

Opciones

  • Rotores y carcasa de fundición de acero inoxidable o fundición de hierro al cromo-níquel.
  • Distintas hermetizaciones internas especiales en la flecha motriz con línea de retorno (protegidas contra corrosión y con poco desgaste)
  • Diferentes hermetizaciones especiales en los distribuidores giratorios de los ejes de accionamiento, dependiendo de las condiciones ambientales
  • Dirección de transporte: Vertical, de arriba hacia abajo (adaptación a las distintas condiciones de montaje)
Bombas de vacío de lóbulo rotativo: Tipo WVC
Bombas de vacío de lóbulos rotativos WVC
Área de aplicación
  • Para aplicaciones de alto vacío
  • Capacidad flujo nominal de hasta 4002 cfm
  • Compresión seca
  • Aplicaciones en puestos de bombeo combinadas con bombas booster para mejorar la capacidad de aspiración y el vacío
Reducción del tiempo de bombeo por medio de convertidor de frecuencia
El convertidor de frecuencia opcional permite realizar la conexión simultánea de la bomba de vacío de lóbulos rotativos y de la bomba booster a presión atmosférica.
Sopladores de lóbulos rotativos OMEGA P - Funcionamiento
Soplador de lóbulos rotativos OMEGA P - Funcionamiento
  1. Admisión
  2. Transporte del aire hacia el lado de presión
  1. Compensación de presión
  2. Descarga

El movimiento de los rotores encierra el aire en el lado de aspiración entre los rotores y la carcasa. Al seguir girando, la punta del rotor llega al comienzo de una concavidad excéntrica de la carcasa. Este llamado “canal de preadmisión” sirve para la compensación progresiva de la presión entre el aire de aspiración atrapado en la cámara y el aire que revoca desde el lado de presión. En el caso de los sopladores de dos lóbulos, el aire entra de golpe desde el lado de presión a la cámara de presión. Esa es la razón por la cual los sopladores de tres lóbulos producen muchas menos pulsaciones que los de dos. Finalmente, el aire sale por la tubería acoplada, empujando contra las resistencias que encuentra en ella.
