Tubería de Aire Comprimido


Tuberías de Aluminio: Sistema de Tubería para Distribución de Aire Comprimido SmartPipe+

SmartPipe+™ de Kaeser es un tubo de aluminio modular para distribución de aire comprimido que ofrece a largo plazo bajos costos operativos y de instalación. Desde pequeños locales comerciales hasta grandes sistemas industriales, nuestro producto Smartpipe+ es ideal para todas las instalaciones. Se encuentra disponible hasta en 8” de diámetro.

Flujo óptimo y excelente calidad del aire

El SmartPipe+ está construido de aluminio calibrado liso, con un coeficiente de fricción que proporciona el mejor flujo laminar posible. Los acoples de diámetro completo minimizan así mismo la caída de presión para optimizar el flujo y la eficiencia energética Los conectores a prueba de fugas, evitan pérdidas de aire y desperdicio de energía.

La línea SmartPipe+ es ideal para instalaciones que necesitan generar aire de la mejor calidad. El material de aluminio en el que está hecha no se oxida ni se corroe. Además, gracias a la uniformidad de su superficie interna no se forman depósitos de contaminantes que restringen el flujo de aire. El interior liso con diseño de diámetro completo permite que fluyan los condensados a los secadores y filtros para una eliminación eficiente.


    Amplia variedad de Suministro de la línea SmartPipe+:

    Amplia variedad de Suministro de la línea SmartPipe+:

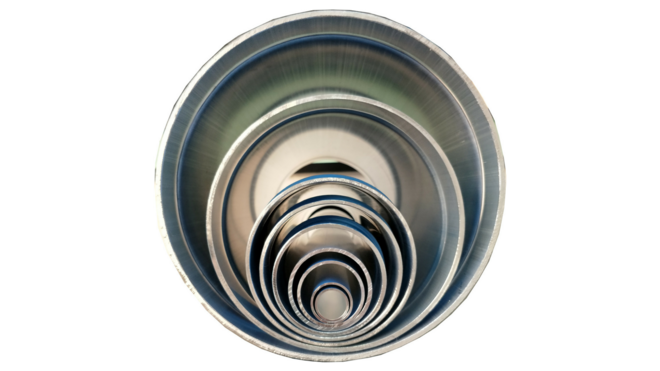

    nested pipes, compressed air piping

    SmartPipe+ está disponible en ocho tamaños desde 20 mm hasta 200 mm y es perfecto como línea principal, líneas de derivación o secundarias y bajadas hasta los puntos de consumo. La línea SmartPipe+ viene con todos los accesorios necesarios para realizar perfectamente la instalación:

    • uniones rectas
    • codos y uniones en T
    • conectores en cruz
    • acoples reductores
    • conexiones cuello de cisne
    • válvulas de bola
    • soportes y conexiones de ensamble rápido
    • abrazaderas
    • manguera flexible y de expansión
    • set de acoples de seguridad de acuerdo a la norma ISO 4414/EN983

    Instalación sencilla

    Instalación sencilla

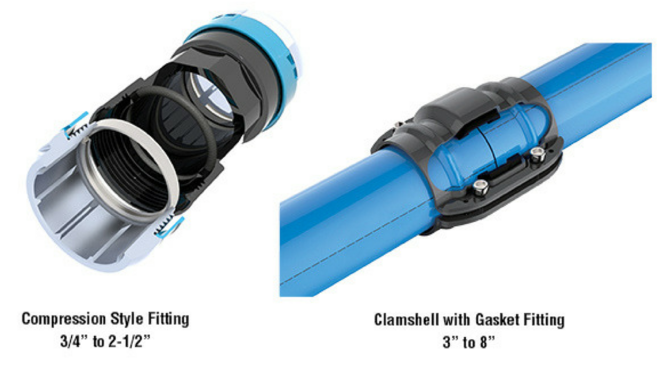

    SmartPipe fittings, compressed air piping

    El SmartPipe+ de Kaeser es uno de los sistemas de distribución de aire comprimido más versátiles del mercado, además es rápido de instalar y fácil de modificar. La mano de obra y el tiempo de instalación son mínimos gracias a la combinación de conectores y materiales livianos, especialmente en instalaciones que se encuentran en alto.

    Otras características incluyen:

    • Se instala en menor tiempo que otras tuberías convencionales
    • No requiere procedimientos especiales
    • No necesita soldadura, soplete o acoples roscados
    • Montaje sencillo y hardware conectable
    • Se puede conectar a sistemas existentes con otro tipo de tubería
    • Se ensambla y desensambla fácilmente cada vez que requiera modificarse

    Ventajas y desventajas de los materiales empleados en tuberías de aire comprimido

    La selección de la tubería afecta a los tres elementos fundamentales de todo sistema de aire comprimido: flujo, presión y calidad del aire. La elección de la tubería afecta directamente los costos de instalación. En la siguiente tabla se pueden ver algunas de las principales ventajas y desventajas de las opciones más comunes.

    MaterialVentajasDesventajas
    Hierro Negro
    • Costo moderado de los materiales
    • Disponible en diversos tamaños
    • Labor de instalación intensa
    • Se oxida y presenta fugas
    • Rugosidad interior ocasiona sedimentación y caída de presión
    Hierro Galvanizado
    • Costo moderado de los materiales
    • Disponible en diversos tamaños
    • En ocasiones anticorrosivo
    • Sólo la superficie externa suele estar protegida
    • Labor de instalación intensa
    • Rugosidad interior ocasiona sedimentación y caída de presión
    • Se oxida en las uniones y presenta fugas
    Cobre
    • No se oxida, buena calidad del aire
    • Uniformidad de la superficie interior reduce la caída de la presión
    • Debe soldarse muy bien para evitar fugas
    • Susceptible a ciclos térmicos
    • Su instalación requiere uso de sopletes
    Acero inoxidable
    • No se oxida, buena calidad del aire
    • Uniformidad de la superficie interior reduce la caída de la presión
    • Labor de instalación intensa
    • Materiales costosos
    PVC
    • Liviano
    • Bajo costo
    • Menor seguridad
    • En algunas áreas no es compatible con algunos códigos
    • Presenta carga eléctrica
    • Sujeto a ruptura
    • Los adhesivos no son compatibles con los aceites para compresores
    Aluminio
    • Resistente a la corrosión
    • Liviano
    • Instalación sencilla
    • Costo bajos para el propietario
    • Presión limitada
    • Costos de los materiales
